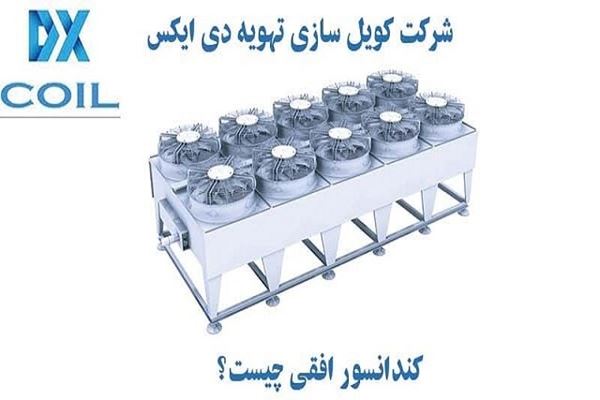

کندانسور افقی (Horizontal condenser) نوعی دستگاه حرارتی برودتی جهت خنک سازی سیالات میباشد که ساختار این نوع کندانسور به صورت کرسی افقی طراحی میشود.
به گزارش ایسنا بنابر اعلام دماگستر، چگالنده تخت هوا خنک دارای راندمان تبادل حرارت بسیار بالایی است زیرا کویل آن بطور کاملا منحصر بفرد و مهندسی ساخته میگردد. نحوه ساخت کندانسور به شکل افقی سبب شده دستگاه ماکسیمم بازه انتقال گرما را دارا باشد. کندانسینگ کرسی قابل نصب در صنایع صنعتی گوناگون و مکانهای مختلف با ابعاد وسیع میباشد زیرا هوادهی زیادی دارد و زاویه قرارگیری فنها درون سیستم کندانسور استاندارد محاسبه میشود. شرکت کویل سازی تهویه دی ایکس سازنده انواع چگالنده از جمله کندانسور افقی تیپ صنعتی سنگین در دو مدل پایه بلند و پایه کوتاه می باشد.
نحوه طراحی کندانسور افقی چیست؟
طراحی کندانسور افقی یا کرسی باید بنحوی انجام گردد که چگالنده بهترین فرآیند خنک کاری را انجام دهد. برای همین مهندسان شرکت DX مهمترین بخش محاسبات یعنی کاهش دمای سیالات را توسط دانش آکادمیک خود و معروفترین نرم افزارهای جهانی مهندسی بررسی مینمایند. جهت تولید یک دستگاه کندانسور افقی با عالیترین سطح عملکرد لازم است حتما به چندین آیتم دقت گردد. ورود آبگرم بداخل سیستم بوسیله کلکتور ورودی میباشد که درون لولههای مسی یا استیل کویل جریان رفت و برگشتی دارد. ابعاد کندانسینگ مشخص کننده تعداد فنهای مورد نیاز بوده همچنین طراحی پروانهها بنابر مکش هوا صورت میگیرد. توجه شود فنها درون کندانسور تخت بنحو بالازن کنار یکدیگر قرار گرفته تا گرما را از کویل که زیر پروانه نصب شده بتواند دفع کند. تنوع در ساختار چگالندههای افقی زیاد بوده بطوریکه میتوان چند مدار خروجی ورودی برای یک کندانسور طراحی کرد.
عملکرد کندانسور افقی چگونه میباشد؟
هدف عملکرد کندانسور افقی تبدیل ماده از حالت گاز به مایع جهت انجام مکانیزم خنک کاری است که نقش اصلی در ایفای عملکرد صحیح چگالنده کرسی برعهده کویلهای سیستم میباشد. عملکرد کندانسور هوایی تخت باید در راستای کاهش دمای آب داغ یا گاز توسط هوای محیط محل قرارگیری دستگاه باشد. راندمان کندانسینگ افقی سبب پایین آمدن دمای کاری دیگر تاسیسات وابسته به کندانسور میشود. داخل چگالندههای کرسی کویل مسی به شکل تخت نصب شده تا جریان هوا از طریق بخش زیرین مبدل وارد تجهیز گردد. در ادامه هوای گرم بوسیله فنهای بخش بالایی کندانسور افقی از طریق کندانس هوایی خارج خواهد شد. نحوه عملکرد مناسب این نوع کندانسینگ سبب شده خریدارن آنرا برای ظرفیتهای خنک کننده متوسط و بالا سفارش دهند.
ساخت کندانسور تخت توسط مهندسان شرکت DX
مهندسین شرکت تهویه دی ایکس طبق استانداردهای علمی بینالمللی ساخت تمام دستگاههای سرمایشی گرمایشی همانند: انواع اواپراتور، چیلر، هواساز، کویلهای حرارتی برودتی، یونیت هیتر، کندانسینگ را انجام میدهند. برهمین اساس کندانسور تخت افقی تولید شده کارخانه DX دارای بهترین عملکرد خواهد بود. راندمان استاندارد چگالنده سبب شده تا دیگر نیازی به تعویض قطعات و تعمیرات زود هنگام نباشد. همچنین عملکرد سریع کندانسینگها موجب افزایش طول عمر آنها خواهد شد. کارشناسان کمپانی به خریداران توصیه کرده که حتما قطعات کندانسور افقی را بصورت دورهای شستشو دهند زیرا این امر باعث عدم تشکیل رسوبات یا خوردگی میشود در نتیجه راندمان کاری سیستم بالا رفته و عمل انتقال حرارت سریعتر انجام میگردد. مهندسان شرکت تهویه دی ایکس البرز سازنده تخصصی انواع کندانسور افقی یا تخت جهت استفاده درون سردخانههای مواد غذایی، صنایع داروسازی، چیلرها و.... با بهترین متریال هستند.
کویل کندانسور افقی چیست؟
کویل مسی اصلی ترین اجزای کندانسور افقی بشمار میآید. زیرا نقش اصلی را در فرآیند تبادل حرارت جهت خنک کاری سیالات برعهده دارد. بنابراین هرچه تعداد ردیف کویل زیادتر طراحی گردد میزان دلتاتی افزایش بیشتری پیدا میکند (منتهی به شرطی که دمای ورودی سیال بالای ۹۰ درجه سانتی گراد باشد). کویل مسی چگالنده تخت طبق دو پارامتر مقدار آب بر گردش، دلتاتی مدنظر دارای ۲ الی ۱۰ ردیف میباشد. لولههای کویل با سه سایز ۵.۸، ۳.۸، ۷.۸ اینچ طبق شرایط معینی طراحی میشوند. نحوه آرایش لولهها بصورت مثلثی کنار یکدیگر است. فینهای کویل مسی نوع آلومینیومی سینوسی موجدار انتخاب شده که وجود موجهای سینوسی سبب افزایش سطح تبادل حرارات، تشکیل جریان مغشوش، بالا رفتن ضریب انتقال گرما میگردد. همچنین فواصل میان لولههای کویل مسی کندانسور افقی باید بنحوی باشد که بین حجم مبرد در حال چرخش و سطوح انتقال توازن برقرار نماید.
طراحی و ساخت کویلهای چگالنده افقی شرکت تهویه دی ایکس البرز توسط پیشرفتهترین نرم افزارهای مهندسی انجام میگیرد. علاوه براین مبدلها پس از شستشو و چربی زدایی به کمک فشار ۵۰۰ Psi گاز ازت تست میگردند. سپس بعد تخلیه دوباره با فشار PSI ۶۰۰ پر میشون.
مزایای کندانسور افقی شرکت تهویه دی ایکس چیست؟
۱) دارای راندمان کاری بسیار بالای استاندارد
۲) برخورد داری از لولههای اینرگروو
۳) قابلیت نصب روی زمین و ارتفاع
۴) دارای تابلو برق مجهز پیشرفته
۵) حمل، نگهداری، نصب، بازرسی راحت
۶) صدا و لرزش پایین
۷) بدنه کندانسور افقی جنس ورقه فولادی با روکش رنگ پودری الکترواستاتیک است
۸) استراکچر مقاوم برابر رسوب، زنگ زدگی، اشعه ماورای بنفش
