گیج فشار روشی برای اندازه گیری شدت سیال گاز یا نفت، آب در سیستم های لوله کشی و زیردریایی و یا بخار در ماشین های تحت فشار برای اطمینان از عدم وجود نشتی یا تغییر فشار در محیط صنعتی است که بر عملکرد سیستم تاثیر می گذارد.
به گزارش ایسنا بنابر اعلام ابزار سنجش آریا، سیستم های فشار طوری طراحی شده اند که در محدوده فشار خاصی کار کنند به همین دلیل برای جلوگیری هرگونه انحراف از این محدوده گیج های فشار عملکرد هیدرولیک را بهبود می بخشند. گیجهای فشار بیش از صد سال است که مورد استفاده قرار میگیرند و به طور مداوم در حال تکامل هستند تا با نیازهای جدید مطابقت داشته باشند. پیادهسازی و استفاده از فشارسنجها با بهرهبرداری بیشتر و بیشتر از سیستمهای فشار، آنها را به یک ضرورت تبدیل کرده است. تغییرات و نوع گیجهای فشار بستگی به محل استفاده از گیج دارد؛ با اندازهها، سبک ها و مواد مختلف که متناسب با کاربردهای خاص طراحی شدهاند. روشهای مختلفی برای بسته بندی و تعریف فشارسنجها وجود دارد که بر اساس کاربرد، محل و روش مورد استفاده برای اندازهگیری صورت میگیرد.
بسیاری از گیج های فشار یا پرشر گیج در معرض مواد شیمیایی خشن هستند، از جمله آنهایی که در صنایع شیمیایی، پتروشیمی، پالایش نیرو و فرآوری دارویی استفاده میشود. چنین گیجهایی باید در برابر خوردگی مقاوم باشند و یه همین دلیل از فولاد ضد زنگ ساخته میشوند. از سوی دیگر فشار سنجهایی که با سیالات یا گازهای غیر خورنده مواجه هستند احتمالا ساخت برنجی یا برنزی مناسب خواهد بود. شرایط فشار خاصی که یک گیج در ان کار کند نیز عامل دیگری در انتخاب مواد است. سناریوهای بالای فشار به گیجهای مقاوم تری مانند فولاد و در فشار پایین از موادی مثل برنز کافی خواهد بود.
به طور کلی دو نوع گیج فشار وجود دارد:
گیج فشار آنالوگ
جزء کلیدی گیج آنالوگ "لوله" است. این گیجها دارای نوعی محفظه داخلی و الاستیک هستند و بر اساس فشار وارده حرکت میکنند. سپس حرکت ناشی از فشار منجر به حرکت سوزن در یک مقیاس خواهد شد.انواع گیج فشار آنالوگ عبارت است از:

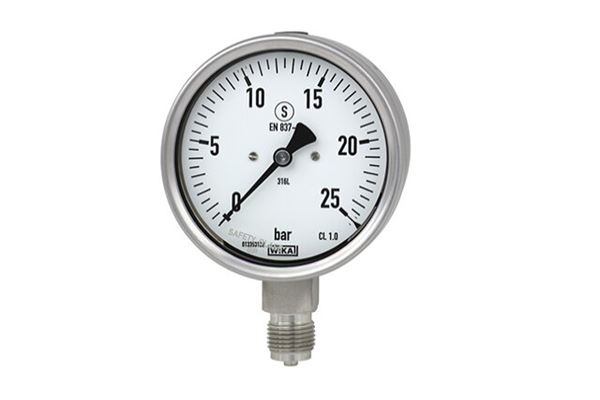

گیج فشار بوردون
این گیج فشار دارای یک لوله الاستیک است که از یک طرف آن به یک سوکت جوش داده میشود. تغییر در فشار باغث انحراف در لوله شده و این فشار با استفاده از اشاره گر به چرخ دنده چرحشی فرستاده میشود. در واقع اصل کار گیج بوردون این است که لولههای بوردون با فشار را گرفته و آن را به انرژی مکانیکی در میآورند و سنجش نهایی فشار به صورت اعدادی دیجیتالی بازخوانی خواهد شد.
گیج فشار بوردون برای اندازهگیری فشار تا ۱۰۰۰ بار و تا -۱ بار گاز، بخار یا سیالات استفاده میشود. آنها دقتی بین ۰.۱ و ۲.۵ انحراف در مقیاس کامل دارند و از برنج، فولاد ضد زنگ یا مونل که یک آلیاژ نیکل است ساخته میشوند. لوله بوردون از معروفترین و پرکاربردترین گیجها هستند و دارای پیکربندی مختلفی مانند منحنی و مارپیچی هستند. سبک متفاوت لوله، اندازه لوله و موادی که از آن ساخته شده است در کاربرد آن تاثیر خواهد گذاشت و محدوده فشار متفاوتی را اندازهگیری خواهد کرد. یکی دیگر از ویژگیهای مهمی که باید به آن توجه کرد این است که سطح مقطع لوله با افزایش فشار تغییر میکند. به طور کلی، با افزایش فشار کاری گیج، شکل مقطع طراحی لوله از شکل بیضی به شکل دایرهای تغییر میکند.
گیج فشار دیافراگمی
گیج فشار دیافراگمی مانند گیج فشار بوردون نیز الاستیک است و با تغییر فشار جا به جا میشود. این نوع گیج فشار براساس همان اصل نیز عمل میکند اما فشار را با استفاده از دیافراگم به جای یک لوله انعطاف پذیر اندازهگیری میکند. دیافراگم که بین دو لبه قرار میگیرد و با وارد شدن فشار به داخل حرکت میکند. این گیج میتواند ۴۰ بار، تا -۱ بار گاز، بخار و سیالات را اندازهگیری کند. کاربرد اصلی گیج فشار دیافراگمی برای اندازهگیری فشار سطح پایین است.
گیج فشار دیجیتال
برخلاف گیجهای آنالوگ، گیجهای دیجیتال برای کارکرد از باتری استفاده میکنند و به دستگاه اندازهگیری اضافی متصل میشوند که فشار را با استفاده از سنسورها و ریزپردازنده های پیچیده اندازه گیری میکند و به گیج فشار برمیگرداند تا نتایج به صورت عدد نمایش داده شود. فناوری مورد استفاده در گیج فشار دیجیتال کرنس سنج یا پیزوالکتریک نام دارد. سنسورهای کرنس سنج با اندازهگیری تغییرات مقاومت الکتریکی مواد رسانا، فشار مکانیکی را محاسبه میکنند. هنگامی که فشار در گیج باعث تغییر شکل میشود، این انرژی مکانیکی در اثر تغییر مقاومت به صورت الکتریکی تبدیل شده و اندازهگیری میشود. در حسگرهای پیزوالکتریک، بارهای الکتریکی متناسب باتغییرات مکانیکی فشار را اندازهگیری میکنند.
انواع و کاربردها
برای سازگاری با کاربردهای مختلف، سازندگان انواع مختلفی از گیجهای فشار را تولید میکنند. این گیجها بر اساس مادهای که اندازهگیری میکنند طبقه بندی میشوند:
- گیج فشار آب
- گیج فشار هوا
- گیج فشار روغن
- گیج دما
- گیج فشار گاز
- گیج فشار سوخت
- گیج فشار دیفرانسیل
- گیج فشار خلاء
برخی از گیجهای فشار ممکن است برای اندازهگیری خاص موادی که در سرعتهای بالا جریان دارند طراحی شوند. گیجهای فشار بالا برای کاربردهای تولیدی و صنعتی به ویژه مرتبط با فناوری هیدرولیک فشار بالا مانند پمپها و ماشینهای برش آب مهم هستند.
