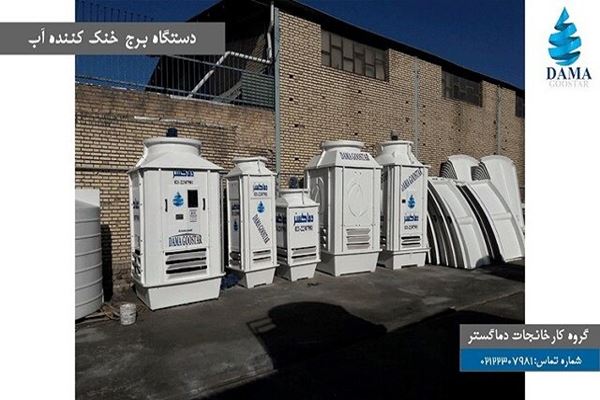

دستگاه برج خنک کننده آب یا کولینگ تاور آّب وظیفه کاهش دمای تجهیزات صنعتی را برعهده دارد و شامل انواع برج خنک کننده آب با مکانیزم هدایت باز و بسته می‌گردد.
منظور از مکانیزم هدایت سیال، نحوه کار برج خنک‌کننده آب است. بدین صورت که چنانچه سیکل گردش آب در مجاورت مستقیم با هوا قرار گیرد، آن را مدار باز می‌نامند. چنانچه بصورت غیرمستقیم بواسطه سطح بخشی بنام کویل انجام شود، به آن مدار بسته اطلاق می‌گردد. دستگاه برج خنک کننده آب، امروزه اغلب با متریال فایبرگلاس تولید می‌شود. برج خنک کن نوعی مبدل حرارتی با هدف تامین آبسرد برای تاسیسات مختلف صنعتی نظیر، پتروشیمی، ذوب فلز، کوره القایی، پالایشگاه، نیروگاه، چیلر، بویلر و مواردی از این قبیل می‌باشد. این دستگاه با مکانیزم تبخیری دمای آب را تا محدوده خاصی می‌کاهد. البته همواره میزان افت دما، تابعی از شرایط آب و هوایی منطقه نصب کولینگ تاور است.
· چرا از برج خنک کننده آب استفاده کنیم؟
· دستگاه کولینگ چیست و چه کاربردی دارد؟
· نحوه کار دستگاه خنک کن آب چگونه است؟
· آشنایی با تولیدکننده و سازنده کولیگ تاورهای خنک کاری آب
· معرفی قطعات اصلی دستگاه برج خنک‌کننده و وظایف آنها
· معرفی انواع مختلف برج های خنک‌کننده آب
نحوه کار دستگاه برج خنک کننده آب چگونه است؟
آب گرم از طریق لوله‌ها و انشعابات بداخل برج خنک کن هدایت می‌شوند. نازل، جریان آب گذرنده را دچار تلاطم کرده و به شکل قطرات، مانند دوش پاشش سیال روی پکینگ برج خنک کننده توزیع می‌گردد. بدلیل رعایت فاصله استاندارد و ساختار مهندسی دستگاه کویلینگ تاور دماگستر، ضمن رعایت اصول همپوشانی، سطوح پکینگ بطور کامل‌تر شده و در مجاورت هوا بالاترین میزان تبادل حرارت صورت می‌پذیرد. آبسرد در بخشی بنام تشتک ذخیره شده و برای جذب گرما مجدداٌ وارد چرخه خنک کاری تاسیسات خواهد شد. در خنک کننده ای مدار بسته، بجای پکینگ و نازل، جریان آّب مستقیماٌ وارد کویل شده و با عبور از چندین ردیف لوله بصورت غیر مستقیم مکانیزم برودتی انجام می‌شود. مزیت اصلی این دسنگاه، عدم تبخیر سیالات و مصرف بهینه انرژی است سیستم هوارسانی در هر مدل دستگاه برج خنک کننده وظیفه گردش هوا و ایجاد تهویه پایدار .را برعهده دارد.
معرفی اهمیت و دلایل استفاده از برج خنک کننده آب
تجهیزات صنعتی در طی فعالیت خود، دچار افزایش دما می‌شوند. بوسیله برج خنک کن می‌توانیم چرخه‌ای پایدار ایجاد نموده تا جریان آب در یک سیکل برودتی، تاسیسات مورد نظر را خنک نماید. تضمین ثبات و عدم کاهش راندمان تجهیزات بوسیله افزایش دما دغدغه جدی صنایع مختلف بشمار می‌رود. بنابراین برج خنک کننده آب وظیفه جلوگیری از کاهش راندمان سیستم، و حفاظت از آسیب آنها در مقابل گرما را برعهده دارد.
آشنایی با قطعات اصلی سازنده دستگاه برج خنک کننده
- موتور یا دینام: ایجاد نیروی محرکه مکانیکی و تامین گشتاور مورد نیاز جهت چرخش فن (موتوژن، زیمنس، الکتروژن)
- سیستم انتقال قدرت فولی تسمه: کاهنده سرعت زاویه‌ای پروانه بنسبت RPM موتور
- سیستم انتقال قدرت گریبکس: نوع دیگری از سیستم‌های انتقال قدرت موتور برج خنک کننده به فن
- فن یا پروانه برج خنک کن: شامل سه تیپ فایبرگلاس، پلی آمید و آلومینیوم با تیغه‌های ایرفویل که با چرخش خود و ایجاد فشار منفی سبب گردش هوا و تهویه مطبوع دستگاه برج خنک کننده می‌گردد.
- نازل( آب پخش کن): نازلهای ثابت با متریالهای پلیمری نظیر پلی پروپیلن، پلی اتیلن و ABS ساخته می‌شوند. نازل دوار تحت عنوان اسپرینکلر در برجهای خنک کن مخروطی مورد استفاده قرار می‌گرند. این تیپ نازل اغلب از جنس فلزاتی چون برنج و آلومینیوم می‌باشد.
- پکینگ(سطح پر کن): بستر ساز تبادل حرارت مستقیم (تبخیری) در برج های خنک کاری مدار باز می‌باشد. پکینگ ها شامل دو تیپ فیلمی و اسپلش هستند و با متریال پلی پروپیلن و PVC به تولید می‌رسند.
- کویل: سطوح تبادل حرارتی در برج خنک کننده آب با سیکل بسته است. لوله‌های فلزی که اغلب بصورت مسی در چند ردیف تولید می‌شوند.
- بست کمربندی: وظیفه اتصال نازل به لوله هدایت سیال
- قطره گیر: وظیفه برگشت قطرات بخار شده و پرتاب شده بسوی دهانه خروجی دستگاه برج خنک کننده ار بر عهده دارد.
- تشتک: محل تجمع و ذخیره سازی آبسرد تحت عنوان مخزن کولینگ تاور
- لوور: کرکره‌های ورودی جریان هوای خشک بدرون برج
- پنل: استراکچر اصلی دستگاه، محافظ تجهیزات داخلی برج خنک کننده، شامل بدنه و فن استک
-
اجزای جانبی کولینگ تاور آب
پمپ شاور، فلنچ ورودی خروجی، تابلو برق، سایت گلس، نردبان، دستگیره آسان باز شو، لرزه گیر، توری آشغال گیر، فیلتر کربنی، فیلتر میکرونی، سایلنتر فن، آنتی فریز هوشمند ایتالیایی، کنترل دور موتور (اینورتر)، از جمله تجهیزات جانی دستگاه برج خنک کننده آب هستند.
- ۱. ساپروتهای پالتوژن: نگهدارنده بلوکهای پکینگ در قسمت میانی دستگاه
- ۲. شاسی یا فریم نگهدارنده موتور
- ۳. فلوتر: شناور واپایش یا کنترل سطح آب
معرفی انواع مختلف دستگاه برج خنک کن
برجهای خنک کننده بطور کل دارای سه تیپ پاشش باز، مدار بسته و هیبریدی هستند. بلحاظ نوع ساختار پنل، دارای دو مدل مخروطی و مکعبی می‌باشد. کولینگ تاور مخروطی تحت عنوان برج خنک کننده دستگاه چیلر شناخته می‌شود. بدلیل ساختار بادشکن می‌توان کولینگ تاور مخروطی را در ارتفاعات نصب و راه اندازی کرد. برج خنک کننده آب بلحاظ نوع گردش هوا شامل دو تیپ کراس فلو(جریان متقاطع) و کانتر فلو(جریان مخالف) می‌گردد. دستگاه کراس فلو اغلب در مناطق شرجی مورد استفاده قرار می‌گیرد. جهت دریافت اطلاعات بیشتر می‌توانید با مهندسین گروه کارخانجات دماگستر تماس بگیرید.
