به قطعاتی که در تغییر سایز، تغییر مسیر، انشعاب یا اتصال خطوط لوله استفاده میشود، اتصالات می گویند.
اتصالات نوعی رابط بین لوله است که به منظور ایجاد جریان سیالات یا گاز استفاده می شود.
شرکت ایران استنلس ، تولید کننده اتصالات استیل ، زانو جوشی استیل ۹۰ درجه . ۴۵ درجه اینچی ، درزدار و مانیسمان در گریدهای ۳۰۴ و ۳۱۶ در رده های ۱۰ و ۴۰ و ۸۰ انواع سایزهای زانوجوشی صنایع غذایی و زانو جوشی صنایع شیر استیل در گریدهای ۳۰۴ و ۳۱۶ در سایز ۲۵ – ۳۸ – ۵۱ -۶۳ – ۷۶ – ۱۰۲ انواع تبدیل جوشی استیل اینچی و صنایع غذایی و همچنین انواع کپ جوشی استیل استاندارد میباشد ، لطفا جهت اطلاع از مشخصات فنی و قیمتها روی لینک فروشگاه اتصالات استنلس استیل شرکت ایران استنلس کلیک کنید .
انواع اتصالات استیل
- اتصالات لب جوش ( Butt Weld )
- اتصالات ساکت ولد ( Socket Weld )
- اتصالات رزوه ای ( THD )
-

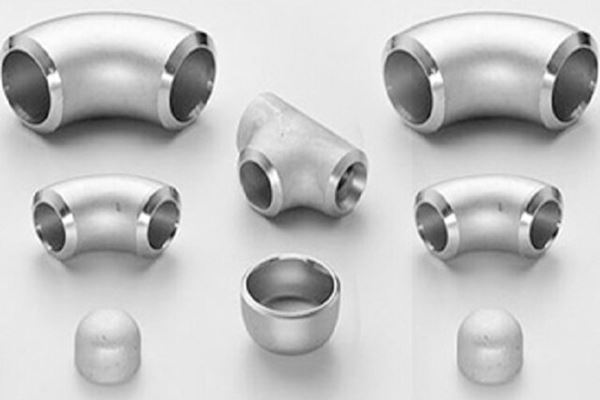

۱. اتصالات لب جوش ( Butt Weld )
در اتصالات لب جوش، انتهای اتصالات برای جوشکاری پخ زده می شود و شکل آن باتوجه به میزان ضخامت آنها متفاوت خواهد بود. استاندارد B۱۶.۲SASME نحوه آماده سازی و پخ زنی اتصالات لب جوش را فراهم آورده است.از مهمترین کاربردهای این اتصالات میتوان به جلوگیری دائمی از نشت، پیوستگی ساختار فلزی بین اتصالات و خط لوله که باعث افزایش میزان کشش مقاومتی سیم لوله کشی می شود و همچنین کاهش درهم ریختگی جریان سیال، کاهش خورندگی و کاهش سایش در اثر فعاایت شیمیایی اشاره کرد.از جمله این اتصالات میتوان به موارد زیر اشاره کرد:
- زانو ۴۵ درجه
- زانو ۹۰ درجه ( LR )
- درپوش ( Cap )
- زانو ۹۰ درجه ( SR )
- زانو ۱۸۰ درجه ( SR )
- زانو ۱۸۰ درجه ( LR )
- سه راهی مساوی ( Equal Tee )
- تبدیل هم مرکز ( Concentric Reducer )
- تبدیل غیر هم مرکز ( Eccentric Reducer )
- سه راهی تبدیلی ( Reducing Tee )
- مغزی استیل ( Hex Nipple )
- سرشلنگی استیل ( Hose Nipple )
- بوشن استیل ( Coupling )
- چیقی استیل ( Street Elbow ) اشاره کرد
-
۲. اتصالات ساکت ولد ( Socket Weld )
دومین نوع اتصالات استیل اتصال ساکت ولداست این اتصال به وسیله روش جوشکاری متصل می شوند و در حالت کلی به دو دسته استنس استیل و کربن استیل تقسیم میشوند.از این اتصالات در خطوط انتقال فشار قوی و در سیستم های پایپینگ صنایع گوناگون استفاده می شوند که نیاز به اتصالاتی با دقت بیشتر و تحمل فشار بیشتر نیاز دارند مانند :صنایع نفت و گاز،صنایع پتروشیمی،صنایع پزشکی،صنایع نیروگاهی،سیستم های آتشفشانی. تولید کننده زانو جوشی استیل
انواع اتصالات ساکت ولد عبارتند از :
- زانویی
- سه راهی
- کپ
- تبدیل
- بوشن کامل
- نیم بوشن
- بوشن تبدیل
- مهره ماسور
مزایا :
با توجه به فضای تو رفتگی در اتصالات ساکت ولد ، از ابزار خاص برای هم راستا کردن لوله با اتصالات استفاده نمی شود. این اتصالات به گونه ای هستند که جوشکاری آنها کمترین میزان آسیب را به لوله وارد می کند.
معایب :
در جوشکاری این نوع اتصالات باید فضای ۱.۶ میلیمتری اتصال و انتهای لوله درنظر گرفته شود. در این اتصال گپ های انبساطی باعث افزایش خوردگی می شود بنابراین این اتصالات برای فعالیت های خورنده مناسب نیستند.
کاربرد اتصالات استیل در کارخانجات صنایع غذایی
اگر به اتصالات صنایع غذایی مراجعه کنید, خواهید دید که این اتصالات باید خاص باشد و کلا از متریال استیل ۳۰۴ و ۳۱۶ تولید می شوند . در خصوص کاربردها نیز بسته به نوع کارخانجات مواد غذایی, بیشتر اتصالات کاربرد مشابه داشته و برخی از آنها در صنفهای مختلف جهت انجام کار خاصی استفاده میشوند کاربردهای رایج اتصالات استیل در صنایع غذایی عبارتند از :
- اتصالات لوله به لوله
- اتصال لوله به شیرآلات
- اتصال لوله به اتصالات
- اتصال لوله به خرطومی ها و مخازن
- اتصال شیرآلات ابزار دقیق به اتصالات یا خرطومی ها و یا مخازن
- اتصال حریان از لوله های استیل به حوضچه ها یا تانکرها
- اتصال جریان از شیرالات ابزار دقیق به ورودی ها و خروجی ها
- تغییر جهت لوله کشی
- تقسیم جهت لوله کشی
